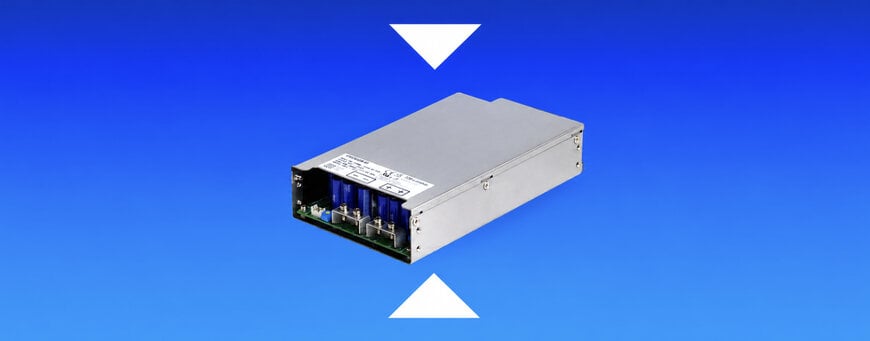

Compacte AC-DC voedingen

TDK Corporation heeft de AC-DC-voedingsseries TDK-Lambda CUS1600M en CUS2000M geïntroduceerd. Hiermee wordt ingespeeld op de technische uitdaging om een hoog elektrisch vermogen te leveren binnen compacte medische, laboratorium- en industriële omgevingen, zonder concessies te doen aan energie-efficiëntie of akoestische prestaties.

Moderne medische en industriële apparatuur vereist vaak een hoog elektrisch vermogen in beperkte fysieke volumes, terwijl voldaan moet worden aan strikte thermische, akoestische en veiligheidsnormen. Een hoge efficiëntie bij vermogensconversie en een laag hoorbaar geluidsniveau zijn van cruciaal belang in ziekenhuis- en laboratoriumomgevingen, waar het gecumuleerde geluid van apparaten het herstel van patiënten verstoort en uitdagingen op het gebied van thermisch beheer de miniaturisering van systemen beperken.

Werkingsprincipe en systeemarchitectuur
De TDK-Lambda CUS1600M- en CUS2000M-series behalen een vermogensdichtheid van maximaal 33,3 W per kubieke inch in een compacte behuizing van 203,2 x 114,3 x 42,5 mm. Met conversierendementen tot 95 procent minimaliseren de voedingen interne thermische dissipatie, wat het energieverbruik en de CO2-uitstoot tijdens continu industrieel en klinisch gebruik verlaagt.

Akoestische optimalisatie wordt geregeld via een geïntegreerd regelalgoritme voor ventilatoren met variabele snelheid, waardoor de hoorbare geluidsemissie onder operationele belasting wordt beperkt tot slechts 35 dBA. De elektrische isolatie voldoet aan de normen IEC 60601-1 en IEC 62368-1, met 2 × MOPP-isolatie en een lekstroom van minder dan 0,250 mA om de patiëntveiligheid in klinische omgevingen te waarborgen. Elektromagnetische compatibiliteit wordt gewaarborgd door conformiteit met Klasse B voor geleide en uitgestraalde EMI volgens de normen EN55032, EN55011-B en FCC-B. Standaard systeemintegratiefuncties omvatten remote sense, aan/uit-bediening op afstand, een 'Power Good'-signaal en een speciale 5 V, 2 A hulp-stand-by-uitgang.

Industriële toepassingsgebieden
De voedingsserie is ontworpen voor inzet in verschillende veeleisende technische sectoren, waaronder:

Technische specificaties
De TDK-Lambda CUS1600M- en CUS2000M-voedingen leveren maximale uitgangsvermogens tot respectievelijk 1600 W en 2000 W, waarmee een hoge vermogensdichtheid tot 33,3 W per kubieke inch wordt bereikt binnen een compacte footprint van 203,2 bij 114,3 bij 42,5 mm. De eenheden werken met conversierendementen tot 95 procent en zijn voorzien van een ventilatorregeling met variabele snelheid om de hoorbare geluidsemissie te beperken tot 35 dBA. Voor elektrische veiligheid en naleving van regelgeving is de serie gecertificeerd volgens de normen IEC 60601-1 en IEC 62368-1 met 2 × MOPP-isolatie, terwijl de aardlekstroom onder 0,250 mA blijft. Elektromagnetische compatibiliteit is gevalideerd volgens Klasse B-limieten voor geleide en uitgestraalde emissies conform EN55032, EN55011-B en FCC-B. Standaard functies voor systeemintegratie omvatten remote sense-mogelijkheden, aan/uit-bediening op afstand, een 'Power Good'-uitgangssignaal en een onafhankelijke 5 V, 2 A hulp-stand-by-uitgang.

Aanvullende context
Dit gedeelte beschrijft technische specificaties en concurrentiebenchmarks die niet waren opgenomen in de oorspronkelijke productaankondiging.

Bij hoogvermogen industriële en medische vermogensconversie blijft het balanceren van volumetrische vermogensdichtheid met strikte veiligheidsisolatie een belangrijk technisch compromis. Standaard gesloten AC-DC-voedingen van 1,5 kW tot 2 kW werkten historisch gezien met een rendement tussen 88% en 92%, wat resulteerde in meer restwarmte en grotere koelinstallaties of luidere ventilatoren met hoge toerentallen vereiste.

Het behalen van een rendement van 95% in de CUS1600M- en CUS2000M-series vermindert de totale thermische dissipatie met ongeveer 25% tot 37% ten opzichte van architecturen van de vorige generatie. Dit verlicht direct de beperkingen op het gebied van thermisch beheer in gesloten behuizingen. Bovendien vereenvoudigt het handhaven van lekstromen onder 0,250 mA in combinatie met 2 × MOPP-isolatie de naleving van strenge medische lekstroomnormen, wat de ontwikkelingscycli voor OEM-fabrikanten (Original Equipment Manufacturers) verkort.
